開關柜局放在線監測裝置

局部放電超高頻檢測技術是一種非接觸的檢測方法，依據是“場”的原理，它通過天線傳感器接收局部放電過程中輻射的超高頻電磁波，從而實現局部放電的檢測。 電力設備絕緣體的絕緣強度和擊穿場強都很高，當局部放電在很小的范圍內發生時，該擊穿過程會很快，并且在擊穿過程中會產生上升沿很陡的局部放電脈沖電流，其上升時間為ns級，并激發頻率高達數GHz的電磁波信號。因此，可以運用超高頻傳感器監測電氣設備內部局放電流激發的電磁波信號對開關柜的局部放電情況進行評估。

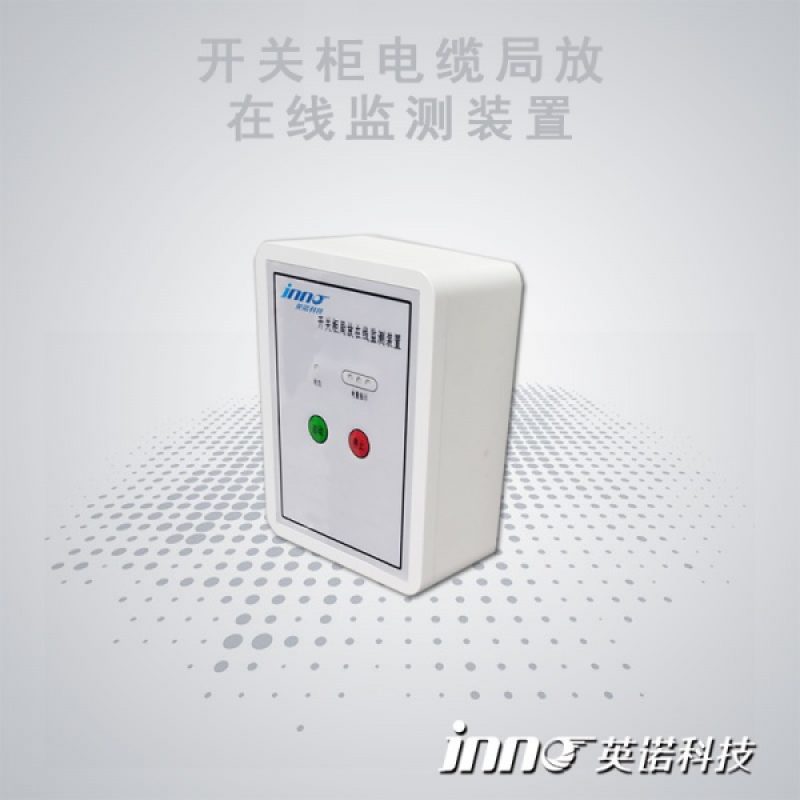

局放在線監測裝置產品簡介?

高壓開關柜局部放電監測裝置通過檢測伴隨局部放電而產生的電磁波輻射并自動確定現場局部放電的實際檢測頻率，隨后將檢測的局部放電的放電次數和放電頻次上傳至服務器。開關柜局部放電超高頻法是開關柜局部放電檢測的一種新型方法。由于超高頻傳感器所接收信號頻率高、因此受外界干擾影響小，可以極大地提高開關柜局部放電檢測的靈敏度與可靠性。 安裝說明 備注：超高頻傳感器依靠磁力吸附于開關柜電纜室內壁之上，安裝過程簡單快捷。超高頻傳感器的引出線需要穿過開關柜下方夾層，引出到開關柜下方的電纜溝或者電纜室內。開關柜局放在線監測裝置懸掛于電纜溝（電纜層）的墻壁上。

以下為部分參數介紹，具體可根據客戶需求定制化，需要開關柜、變壓器、電纜等局放詳細資料和詢價請聯系公司電話：0591-83846499
