干式變壓器超溫保護裝置

干式變壓器溫度控制的必要性

干式變壓器超溫保護是干式變壓器保護設置中必不可少的，福州英諾電子通過對超溫保護的工作原理、電氣接線、回路中一次元器件的選用及應用過程中出現問題的分析研究提出在管理和技術上進行改進提高的措施與方法從而減少變壓器損壞的機率，更好地保障電網的可靠運行。

干式變壓器保護設置要求

電力變壓器是電力系統中十分重要的供電元件，它的故障將對供電的可靠性和系統的正常運行帶來嚴重的影響，且較大容量的干式變壓器也是貴重的元件。在變壓器故障情況下若不能及時斷電，將會造成變壓器不同程度地?fù)p壞。而更換或維修變壓器周期長，即使用另一臺變壓器來帶所有的負荷也會影響用戶端生產用電的可靠性（若另一臺變壓器也出現故障時，用戶只能停產）：如果用戶只有一臺供電變壓器就只能等待（無其他供電電源）。因此，配置性能良好、工作可靠的繼電保護裝置對保護變壓器具有十分重要的意義。繼電保護裝置發展至今數字式保護裝置已替代了電磁式保護裝置。

現有的電網中有以上的變壓器為干式變壓器按照干式變壓器的繼電保護配置原則，變壓器需配置溫度保護；變壓器應配置三種保護：帶時限的過電流保護電流速斷保護及溫度保護。該院電網干式變壓器和高壓中置柜二次操作系統由直流供電）

布置方式有兩種：

一種是二者在同一變配電室中：另一種是二者相距較遠，一般多采用后一種布置方式。第一種布置方式下干式變壓器故障（外部故障和內部故障）由高壓中置柜配套數字式保護裝置動作跳開高壓中置柜斷路器。

第二種布置方式下干式變壓器與高壓環網柜柜負荷開關熔斷器組合電器模塊）或柜（真空斷路器模塊）布置在同室內環網柜分勵線圈跳閘回路電源為交流干式變壓器內部故障由高壓環網柜跳開負荷開關或真空斷路器外部故障由熔斷器熔斷帶動負荷開關分閘或真空斷路器跳閘。變壓器溫度升高主要由內部故障引起，本文重點研究第二種布置方式下的干式變壓器超溫保護。

干式變壓器超溫保護的工作原理

干式電力變壓器運行溫度的關鍵配套組件是多功能電腦溫度控制箱和預埋在三相繞組中檢測及顯示溫度的三個高線性精度鈾熱電阻。溫控箱具有相應的超高溫報警及超高溫跳閘控制輸出功能能夠自動啟動冷卻風機對變壓器繞組進行強迫風冷延長變壓器的使用壽命，保證變壓器安全運行。

干式變壓器溫度規定設置是多少度

干式變壓器按絕緣等級分為F級和H級。

F級的干式變壓器的絕緣材料是環氧樹脂，其極限溫度為150度，變壓器的設計工作溫度為130度。

電腦溫控箱設定溫度如下：風機關閉溫度為80度，風機啟動溫度為100度，超溫報警溫度130度，超溫跳闡溫度150度，在變壓器絕緣材料損壞前跳開變壓器高壓側負荷開關或斷路器；

H級的干式變壓器的絕緣材料是特殊的絕緣紙，其極限溫度為220度，變壓器的設計工作溫度為170度。

在變壓器絕緣材料損壞前跳開變壓器高壓側負荷開關或斷路器。溫控箱中溫度設定和干式變壓器的絕緣等級有直接關系，假如數據設置不當有可能會燒壞變壓器或引起變壓器誤跳閘。

當工作過程中的干式變壓器任何一相繞組溫度上升超過溫控箱中設定的啟動風機溫度時，溫控箱內部的風機繼電器動作其輔助觸點閉合運行變壓器配套風機自啟為變壓器降溫若溫度下降到設定風機關閉溫度值以下風機繼電器失電其輔助觸點打開風機自動停止運行；風機啟動后若溫度繼續上升至報警設定值溫控箱內部的報警觸點閉合啟用報警功能并拉響值班室內的電鈴提醒值班人員關注對應變壓器的負荷和溫度情況。若溫度上升到跳閘設定值，溫控箱內部的跳閘觸點閉合通過控制電纜將該信號送至環網柜分勵線圈跳閘回路將環網柜中負荷幵關或真空斷路器跳開變壓器退出運行低壓側斷路器由失壓延時脫扣器跳幵（正常情況下風機繼電器超溫報警超溫跳閘輔助觸點打開）。

干式變壓器超溫保護設置裝置器件的選用

干式變壓器超溫保護電氣接線圖干式變壓器高壓電源由其近端的高壓環網柜提供溫控箱工作電源和環網柜分勵線圈跳閘回路電源均為交流低壓電源的提供方式根據變壓器臺數不同而有所區別變配電室內只設有臺變壓器時溫控箱工作電源和環網柜分勵線圈跳閘回路電源由配電室主臓溶斷器斷路器斷路器圖安裝臺變壓器時保護電源引接圖幌級變?yōu)┰椿芈纷優┰捶谆芈穲D安裝臺變壓器時保護電源引接圖進開關下口引接時一次電氣接線圖詳見圖。變配電室內設有臺變壓器時，溫控箱工作電源和環網柜分勵線圈跳閘回路電源由臺變壓器供電的低壓互投箱中引接時一次電氣接線。

跳閘信號由溫控箱傳輸給環網柜分勵線圈跳閘回路實現變壓器超溫保護功能環網柜分勵線圈環網柜柜跳闡回路弓丨自腿腿好跗箱開關、負荷開關輔點變壓器溫控箱號如引自低壓進線開關下口或互投箱開關引自變壓器蛋控箱狹闡妄子圖環網柜跳閘回路接線圖電器電源注塑號至號力群仔號單—用戶圖干式變壓器電腦溫控箱的接線圖智能建巧技朮跳閘回路電氣接線圖詳見圖溫控箱接線會因生產廠家不同而有所區別，但原理相同下面以廣東佛山華鷹變壓器組件制造有限公司生產的干式變壓器電腦溫控箱的電氣接線圖為例予以說明。

電腦溫控箱的端子接交流電源，變配電室只有一臺變壓器的，變壓器空載時，低壓總進線開關未合此種情況下變壓器無溫度保護端子接變壓器柜門行程幵關當變壓器帶電開門時，溫控箱中電鈴響起，起到提醒作用，端子接至環網柜中外電源供電的分勵線圏跳閘回路，當變壓器繞組溫度達到跳閘溫度時，跳閘接點閉合使環網柜中外電源供電的分勵線圈帶電跳開負荷開關或真空斷路器。端子接變壓器自帶風機風機的啟停由溫控箱設定溫度控制。

溫控箱電源回路和環網柜分勵線圈跳閘回路導線及電氣元件的選擇溫控箱設計中可接入的銅芯控制電纜最大截面只能為溫控箱功耗最大只有。

按照電氣規范要求，溫控箱工作電源和環網柜分勵線圈跳閘回路應裝設具有短路及過負荷保護功能的電器（如熔斷器和斷路器組）斷路器的分?jǐn)嗄芰Σ粦?yīng)小于斷路器安裝處的預期短路電流應在短路電流使導體達到允許的極限溫度前分?jǐn)嘣摱搪冯娏鞣駝t斷路器會爆炸導體會燒熔造成人員傷亡和電氣火災故必須校驗導體的熱穩定。在工程設計中，選用熔斷器或斷路器保護時，導體的熱穩定校驗方法不同但都用公式校驗。

校驗導體的熱穩定的公式為：—絕緣導體的線芯截面，—預期短路電流有效值（均方根值）

—在已達到允許最高持續工作溫度的導體內短路電流持續作用的時間；—計算系數，取決于導體的物理特性，如電阻率導熱能力熱容量以及短路時的初始溫度和最終溫度。交聯聚乙烯絕緣銅芯電纜。校驗導體熱穩定的辦法有兩種：當采用熔斷器時《工業與民用配電設計手冊已按式（將電纜絕緣導線截面與最大熔斷體電流的配合關系列于頁表本文摘錄了其中部分內容，詳見表。

控制及保護電源由配電室主進開關下口引接時，采用熔斷器和斷路器組合方式。熔斷器裝在斷路器旳電源側過載和較小短路電流的切斷由斷路器擔任，而較大短路電流的切斷由熔斷器擔任。要求熔斷器分?jǐn)嗄芰Υ笥诒碇袑?yīng)變壓器低壓出口處短路電流，熔斷器和斷路器額定電流值控制電纜導線采用帶鋼鎧銅芯截面設計規范要求）。

采用斷路器保護時斷路器全分?jǐn)鄷r間（包括滅弧時間）極短，一般為控制及保護電源由配電室主進開關下口引接時，其分?jǐn)嗄芰?yīng)大于表中對應變壓器低壓出口處短路電流，電纜截面范圍通過表和式（計算為以上（對應變壓器）。該院配電網中及以上容量變壓器居多對應控制電纜截面至少為根本無法接于溫控箱接線小端子上故此情況下一般不采用斷路器保護?？刂萍氨Ｗo(hù)電源由互投箱分段斷路器下口引接時計算斷路器處預期短路電流要求斷路器分?jǐn)嗄芰Υ笥谠撎庮A(yù)期短路電流按式（選取導線截面斷路器額定電流值。

干式變壓器超溫保護調試及校驗變壓器環網柜跳閘回路和溫控箱回路接好線后需要校驗其功能。高壓未送電情況下，將環網柜中負荷開關或真空斷路器人工儲能合閘負荷開關或真空斷路器輔助觸點閉合。低壓電源送給變壓器環網柜跳閘回路和溫控箱回路，將溫控箱中端子短接環網柜跳閘說明接線正確，功能完整。

某院電網中超溫保護常見問題分析事例：某變壓器溫控器相顯示說明傳感器幵路將三相傳感器探頭重新插接后正常。經分析繞組中的鈾熱電阻插入深度不夠，變壓器運行伴隨有振動時間久了測溫鈾熱電阻與變壓器繞組分離造成無法測出變壓器繞組溫升若傳感器開路變壓器內部有故障時溫度保護起不到作用變壓器損壞機率大大增加。

事例：某變壓器在夏季出現多次跳閘，箱變內環境溫度超過但變壓器低壓總電流值并不大并未達到超溫跳閘溫度。又對變壓器溫控回路查看也未發現異常，經進一步核查發現變壓器溫控器的超高溫報警超高溫跳閘溫度出廠設置相反導致變壓器誤跳閘，現場調整后運行正常。

事例年月系統出現接地信號經排查某民用箱變斷相運行現場變壓器間地面上有許多燃燒后的黑色片狀絲狀物仔細檢查發現變壓器高壓繞組絕緣損壞通過固定變壓器的絲桿與鐵芯接觸高壓側接地導致系統接地同時溫度傳感線也燒斷了（溫度傳感線緊挨著變壓器鐵芯）。經分析繞組鉑熱電阻插入深度距繞組絕緣損壞處有一定距離溫度還沒達到跳閘值而鐵芯溫度升高很快在沒來得及跳閘前溫度傳感線被燒斷了以致變壓器發生重大燒壞事故。

這三起事例說明工程設計設備檢驗施工及運行巡視是保證變壓器安全運行的必要條件結束語通過對干式變壓器超高溫保護配置必要性原理接線元器件及導線選擇應用過程問題的分析總結出超溫保護設計安裝和運行中改進和提高措施如下：設計需要更精細，除了給干式變壓器配備繞組鉑熱電阻還要給干式變壓器鐵芯配備鉑熱電阻，給變壓器保護多上一道保險正確選擇元器件和導線，控制電纜芯數至少比實際用量多備用一芯。

施工過程中溫控箱工作電源回路與環網柜跳閘回路接線必須正確接完線要做測試并檢驗其功能核查溫控箱設定溫度是否正確。運行巡視需要加大人工巡查力度要求巡查人員具備相應的專業素質擁有更強的責任心逐步完善電力監測系統實現電網自動化。

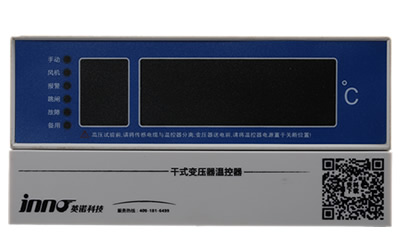

BWDK-5800福建英諾干式變壓器溫控儀

福州英諾電子將以優質的BWDK干式變壓器溫控儀產品，超優的價格，超優的售后服務，為您提供bwdk干變溫控儀。歡迎新老客戶垂詢BWDK溫控器自動進行采樣，即時監控，采用高性能PT100傳感器。保證裝置安全運行BWDK-5800干式變壓器溫控箱，公司自主研發,質量可靠,價格優惠.

BWDK是福建福州英諾電子科技有限公司所研發生產設計，為強迫風冷型穩定安全運轉配置的小型嵌入式多功能型電腦溫控器。利用預埋在干式電力變壓器三相繞組線包中的Pt100鉑熱電阻來檢測干式電力變壓器線包的溫度升高，并根據溫升自動控制冷卻風機的啟動停止、超溫報警直至超高溫跳閘以保證干式電力變壓器的安全運行。由于采用目前先進的單片計算機并結合先進的存儲與調整技術，根據JB/T7631標準設計研發，使得干變溫控器具有結構簡單，運行可靠，抗干擾能力極強的特點。同時溫控器還具有“黑匣子”功能，可記錄停電前繞組包的溫度及本機的工作狀態。

BWDK-干式變壓器溫控器

福州英諾電子科技有限公司BWDK干式變壓器溫度控制器采用高性能PT100傳感器，是保證干式變壓器安全運行的控制裝置。此儀表設計新式，結構緊湊、牢固、顯示醒目、直觀，具有更加完善的系統保護、參數保存與輸出指示等功能。其特有的溫度超限報警，超溫跳閘;負載斷線報警輸出，可以更好的保證無人值守供電系統安全、高效運行。本產品具有精度高、體積小、壽命長、安裝方便，易使用等特點。

1、對三相繞組溫度的巡回顯示或干式變壓器溫度相繞組的跟蹤顯示(可隨意切換)。任何一路超過預設點即起控風機。

2、實現干式變壓器冷卻風機啟停的自動控制或手動控制(可隨意切換)。

3、干式變壓器風機啟停、超溫報警、超溫跳閘信號的顯示、輸出及遠傳。

4、傳感器開路、短路及超過測量范圍提示;風機斷線報警與輸出。

5、三相溫度修正。

福建英諾BWDK-5800干式變壓器溫控器產品介紹

干式變壓器廠家或者使用電力變壓器的使用者中，變壓器繞組是否穩定運行，決定了變壓器的使用時間和變壓器不發生故障的頻率。變壓器運行中，經常會發生繞組溫度過高的情況，變壓器繞組溫度超過最高運行溫度導致絕緣收到損壞，從而影響干式變壓器正常工作。福建英諾科技研發的BWDK-S201G系列干式變壓器溫度控制器(簡稱溫控器)是專業針對干式變壓器能夠穩定長久運行所開發的一種智能溫度控制器。電子溫控器采用專業的研發水平，利用預埋干式變壓器中的鉑熱電阻來監測及數字高精度顯示變壓器繞組在運行過程中的溫度升高，通過簡單方便的智能化控制自動啟動或者停止干式變壓器冷卻風機，讓冷卻系統對變壓器繞組進行風冷的過程，從而避免干式變壓器的運行過程中產生的高溫度而造成的的干式變壓器故障，BWDK-S201G型號溫控器也能夠提供超溫報警功能及超溫跳閘輸出功能，讓干式變壓器穩定運行在所需要控制的范圍之內，從而延長干式變壓器變壓器的使用工作時間。

注：若需要更詳細的資料請來電咨詢公司還可以免費提供樣機試用，您的來電是我們期待，我們將熱忱為您提供熱情、周到的服務!

BWDK干式變壓器用溫控器適合場所：

適用于各種大中小型干式變壓器及歐式箱變;

可選擇安裝在變壓器本體夾件和外殼上;

變壓器冷卻風機的起動電流可達16A。

BWDK塑殼電腦溫控器是我公司為風冷干式電力變壓器可靠運行而設計的新一代多功能型電腦溫度控制器。利用預埋在干式電力變壓器三相繞組線包中的三只Pt100鉑熱電阻來檢測干式電力變壓器線包的溫升，并根據溫升自動控制冷卻風機的啟停、超溫報警直至超高溫跳閘以保證干式電力變壓器的安全運行。根據JB/T7631標準設計而成，使得溫控器具有結構簡單，運行可靠，抗干擾能力極強的特點。同時溫控器還具有“黑匣子”功能，可記錄停電前三個繞組包的溫度及本機的工作狀態。
