高壓開關柜無線在線測溫裝置

高電壓開關設備是電廠、變電所保障電網安全運行的重要設備之一。電力系統中，現代社會對電能的依賴程度越來越大，對電力供應設備的可靠性要求也越來越高。當前普遍使用的手車式開關柜山于斷路器和開關柜柜之間采用插頭聯接，當手車式開關柜柜由于制造、安裝不良或材料質量等問題會使觸頭接觸不良而使觸頭接觸電阻增加，從而出現觸頭溫升過高；同樣，在固定式開關柜柜上，觸頭接觸不良，由于安裝不良、操作或材料質量等問題也會導致觸頭接觸不良，出現觸頭溫升過高：上述兩種情況都會引起過熱事故，嚴重時會造成停電，這些現象在大電流開關柜柜中尤其明顯。因此，對大電流開關柜的觸頭、母線接頭、電纜接頭等處的溫度進行實時在線監測顯得尤為重要。采用實時溫度在線監測，能及時發現溫度隱患，提前做出判斷，為維修、維修開關柜提供依據。

由于傳統的紅外線測溫是被動式的，必須進行人工測量，不能對其進行實時監測，不能滿足現代化的自動化要求；另外，紅外線測溫還必須進行直線測量，因此對車用開關柜的觸頭也無法進行測量。為此，研制一種能夠?qū)τ|頭溫升進行實時監測，并能對信號進行自動檢測的測溫設備顯得十分迫切，為滿足市場的需要，國內多家廠家研制了不同方式的測溫設備。

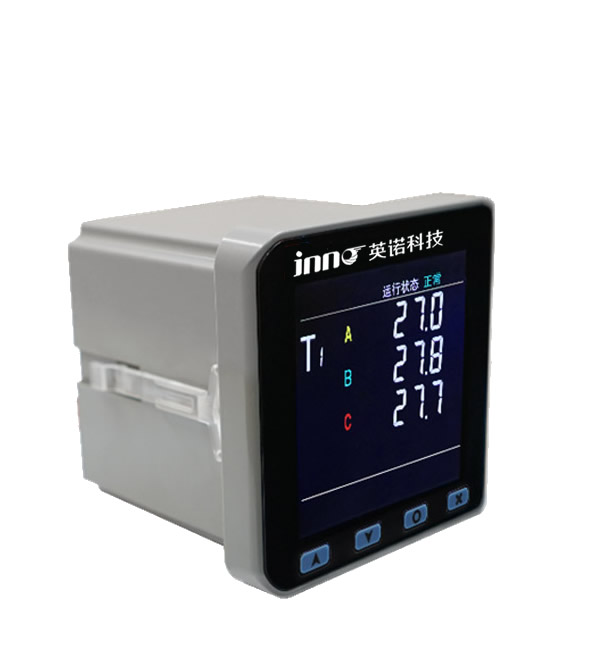

它由溫度傳感器和顯示報警裝置兩部分組成，分別安裝在高壓測溫位置和低壓側儀表儀表板上，兩者之間采用無線傳輸數據，沒有絕緣問題。該裝置能實時顯示溫度數據，現場設置相關參數，具有報警、預警功能，并能利用總線技術，組網方式實現集中顯示、設定、數據記錄、無線遠程語音報警。
便于安裝在母線排出、隔離開關、觸摸屏等位置；溫度檢測、信號傳輸單元測溫傳感器完成溫度測量，數據傳送模塊完成溫度數據的無線傳輸，然后通過顯示報警單元完成數據的接收、顯示、設定及報警。該系統能實時顯示溫度數據，現場設置相關參數，具有報警、預警功能，并能使用總線技術，組網完成集中顯示、設置、數據記錄、無線語音報警等功能，從而實現了對無人值守狀態下的實時監測，發現溫度過高立即報警，及時處理防范未然，確保電網運行安全可靠。
信息處理和組網。
該設備配有遠程通訊接口，可通過現場工業總線組網，實現各開關柜各測溫點數據的遠程集中顯示，并可設置開關柜預測報警溫度。上位機系統具有數據管理功能，可以顯示各溫度點的歷史溫度變化曲線，并對歷史溫度預報進行報警。圖5顯示了主機系統的功能界面。
